Вопрос защиты критически важных объектов от атак беспилотных летательных аппаратов (БПЛА) сегодня стоит остро. Прежде всего речь о защите от дронов-камикадзе самолетного типа, способных перемещаться на сотни километров и нести солидный боевой запас. Ударам таких беспилотников подвергаются многие регионы России.

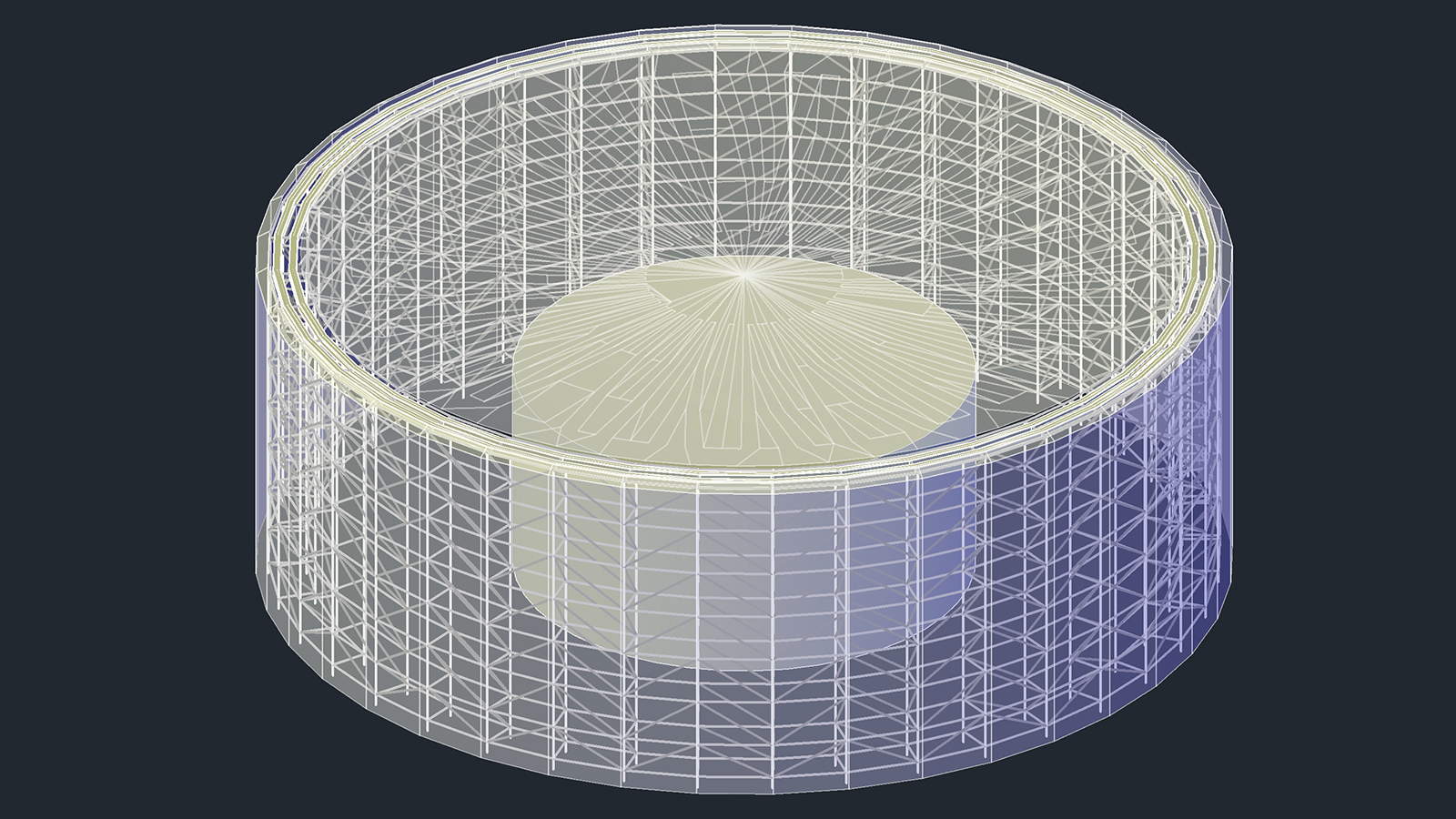

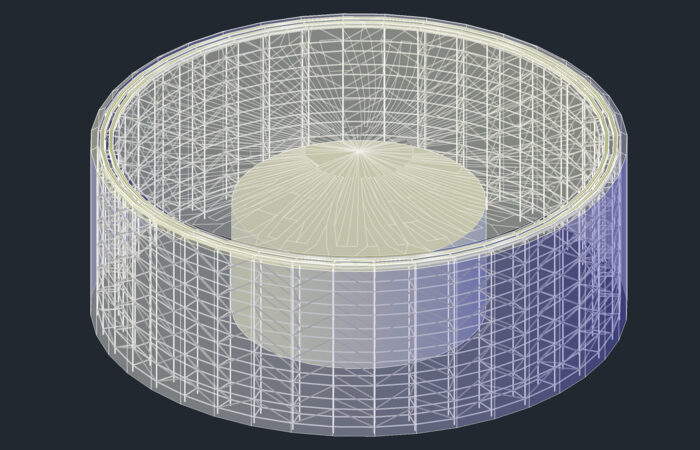

Общий вид защитной ограждающей конструкции (ЗОК) объектов от атак БПЛА
Развернуть и обеспечить непрерывную работы систем РЭБ и ПВО для прикрытия значительной территории страны включая объекты критически важной инфраструктуры довольно сложно. Необходимы дополнительные решения.
Практика показала высокую эффективность конструкций, обеспечивающих детонацию заряда беспилотника на расстоянии от защищаемого объекта. Яркий пример – дополнительные конструкции (металлические профили, сетки), устанавливаемые на бронетехнику. Идею подхватили строители, однако предлагаемые сегодня решения имеют ряд недостатков. В том числе, в силу отсутствия действующих нормативных документов.

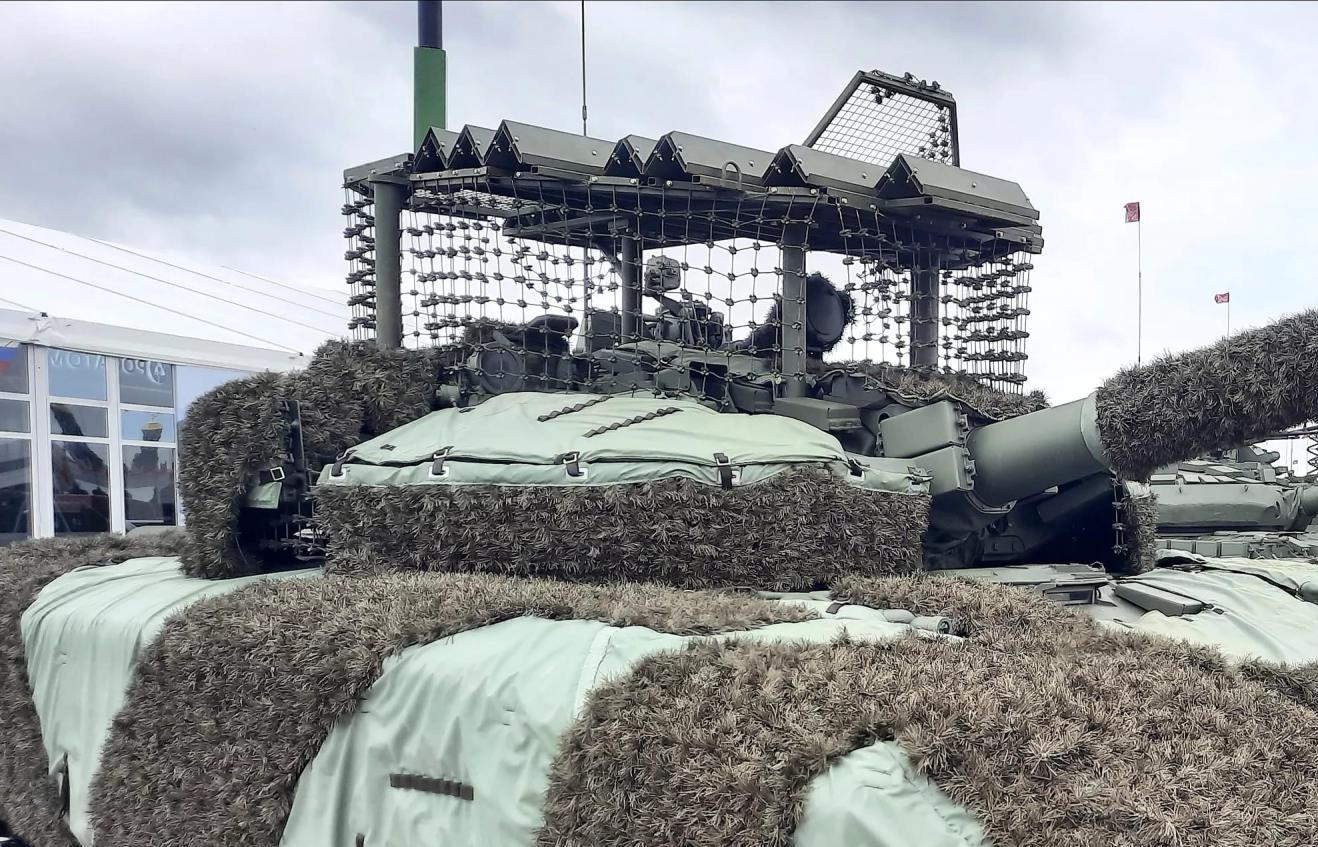

Вариант защитной конструкции на бронетехнике
Причины низкой эффективности существующих вариантов защитных ограждающих конструкций (ЗОК):
- проектируются индивидуально под каждый объект;
- отсутствуют обоснованные расчеты конструкций;
- конструкции выполняются не из оптимальных, а из доступных материалов;
- сложно прогнозируемое поведение конструкции.

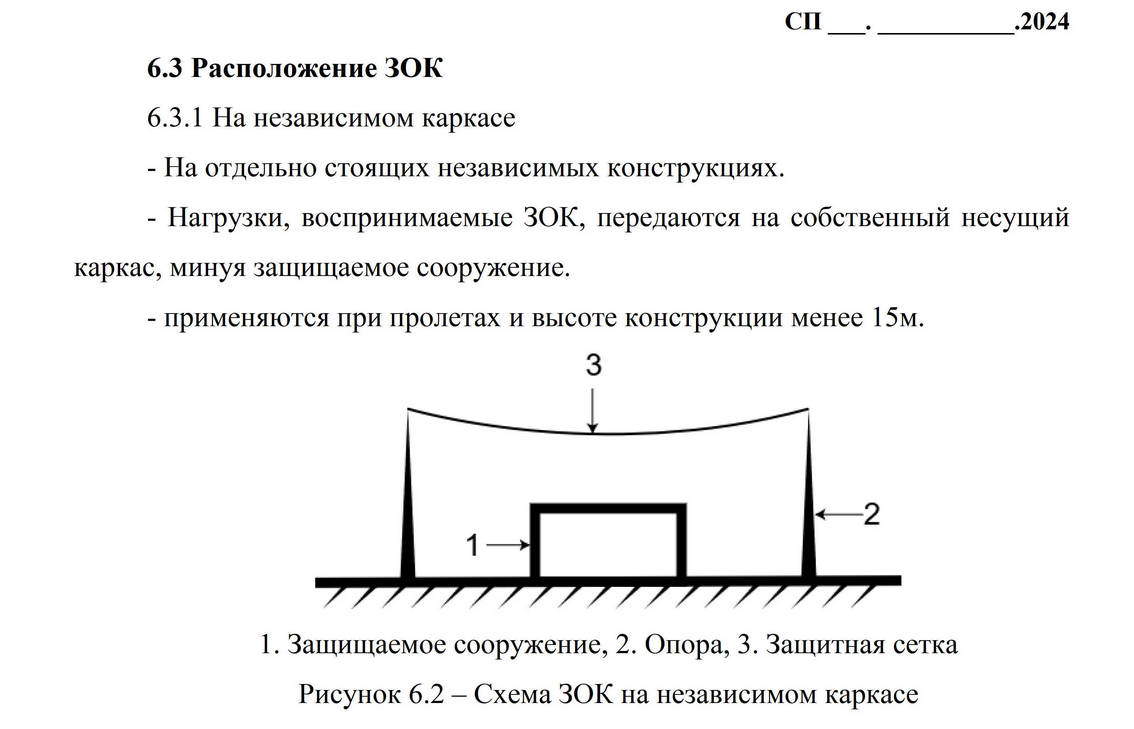

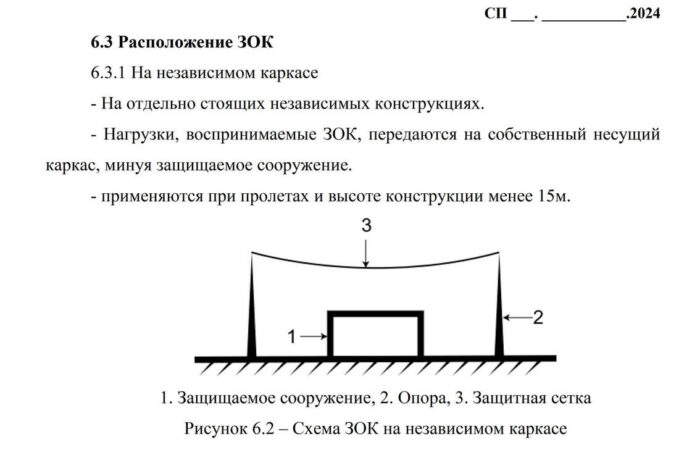

Выдержка из Свода правил «Защитные ограждающие конструкции от беспилотных летательных аппаратов»
В 2024 году под эгидой Минстроя РФ разработан, а в декабре того же года утвержден СП 542.1325800.2024 «Защитные ограждающие конструкции от беспилотных летательных аппаратов. Правила проектирования». Свод правил регламентирует требования к проектированию и расчету таких конструкций.

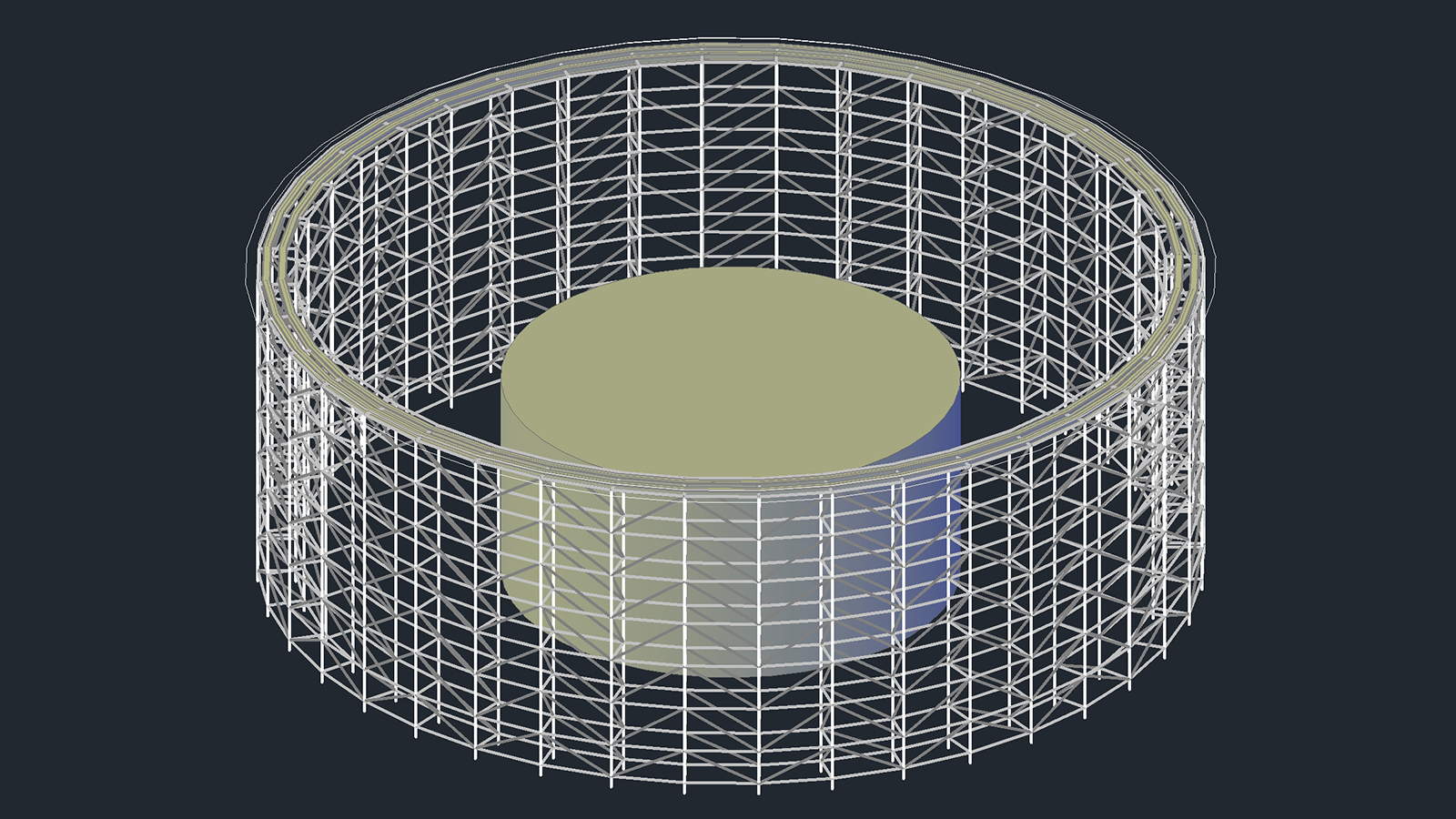

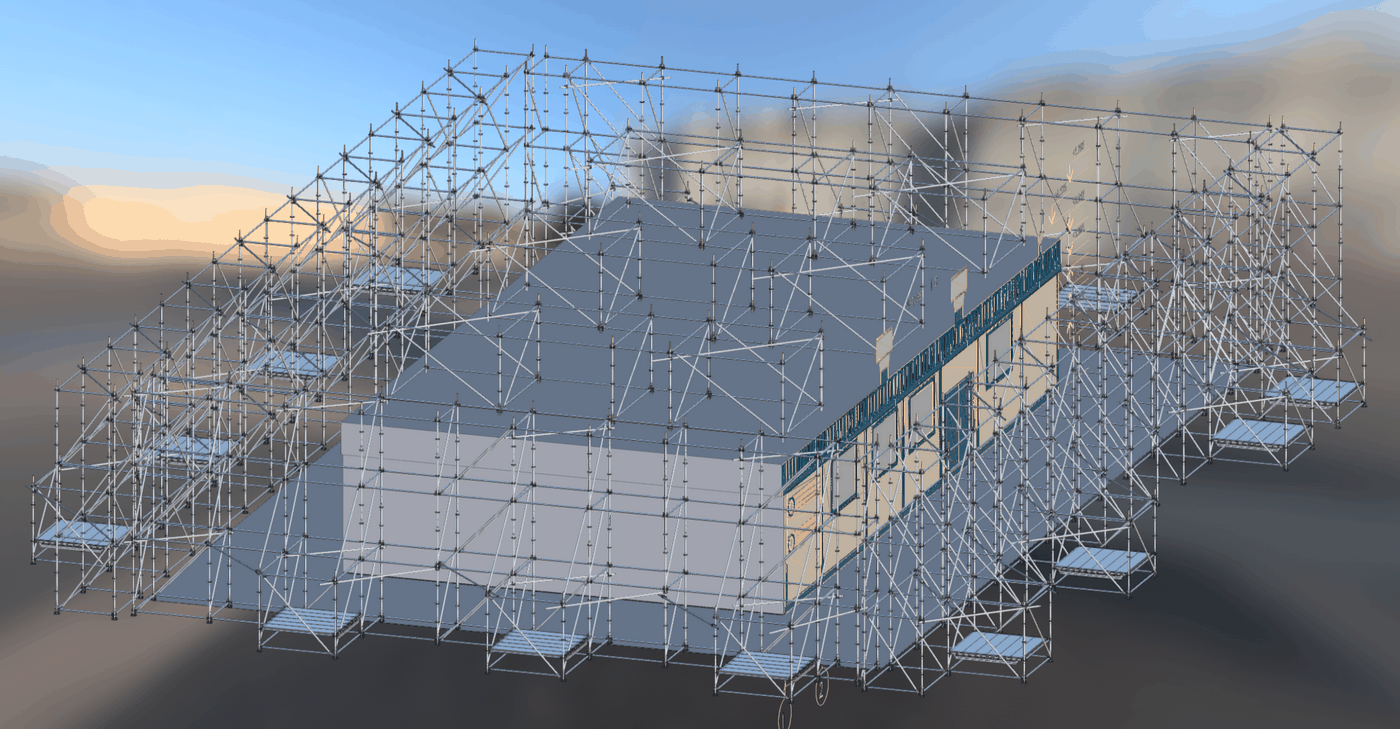

Вариант конструкции быстровозводимого каркаса
Руководствуясь положениями этого нормативного документа, инженеры «КастомГео» разработали типовой проект ЗОК – модульную быстровозводимую конструкцию на основе пространственных каркасов. В рамках работы выполнен комплекс расчетов всех узлов и элементов конструкции.

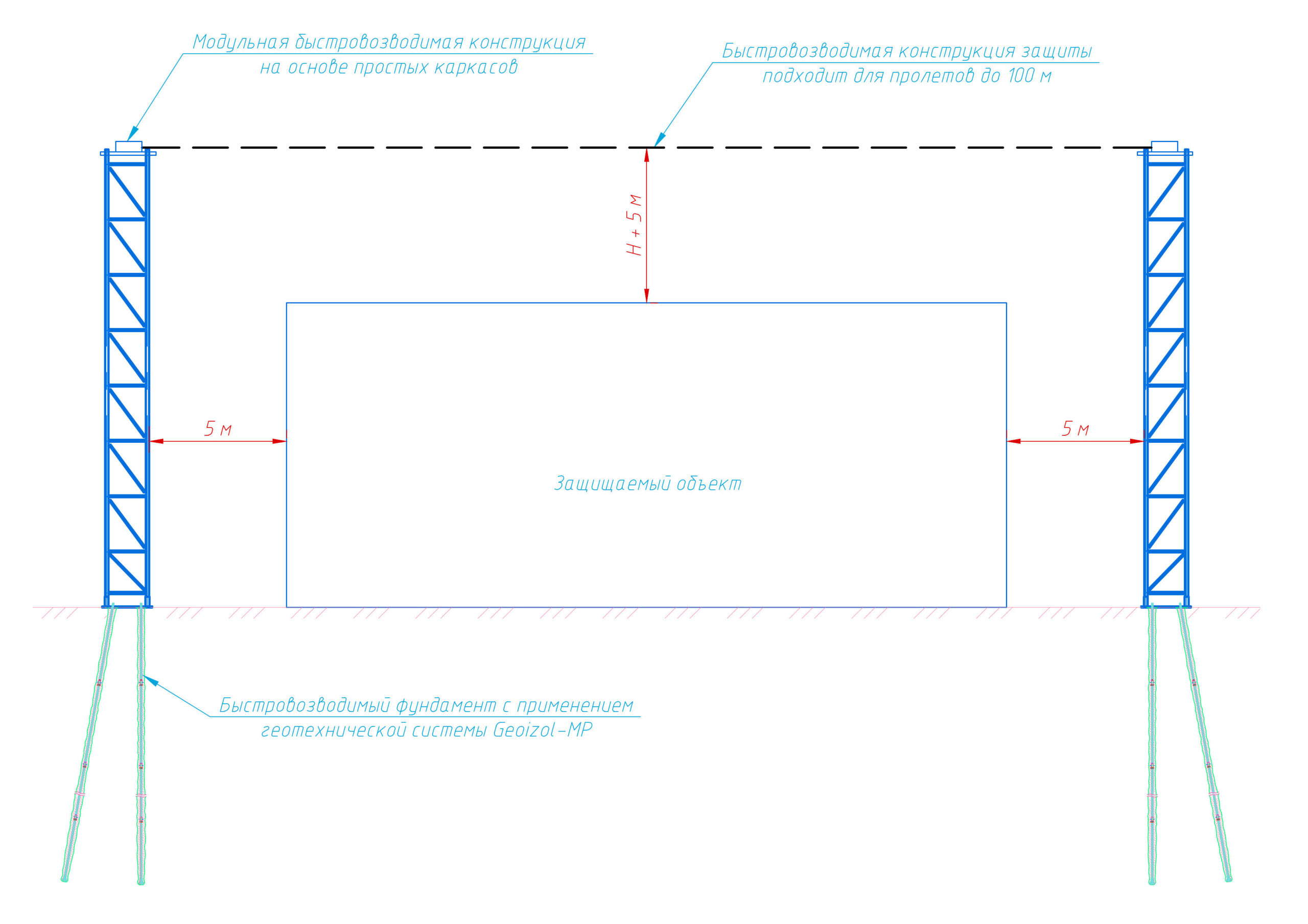

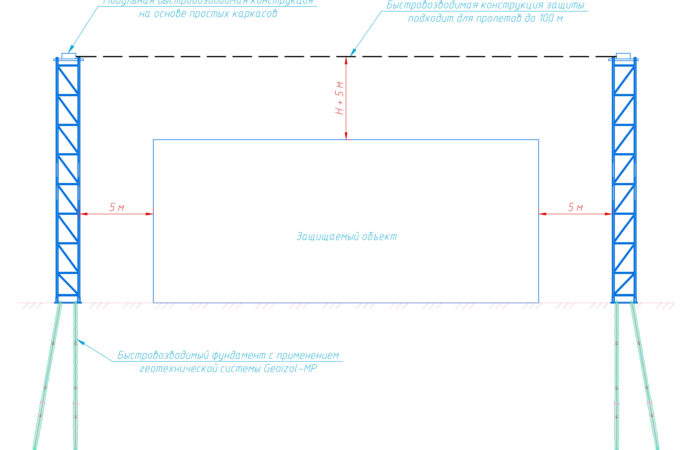

Принципиальная схема ЗОК
Сооружение состоит из быстровозводимого свайного фундамента, вертикального каркаса (круглого в плане) и преднапряженного пролетного покрытия.
Высокая скорость устройства основания достигается применением буроинъекционных свай. Сваи выполняются в рамках одного технологического цикла (совмещаются процессы бурения и инъектирования). Может применяться малогабаритная техника, что позволяет выполнить работы в стесненных условиях или на сложном рельефе.

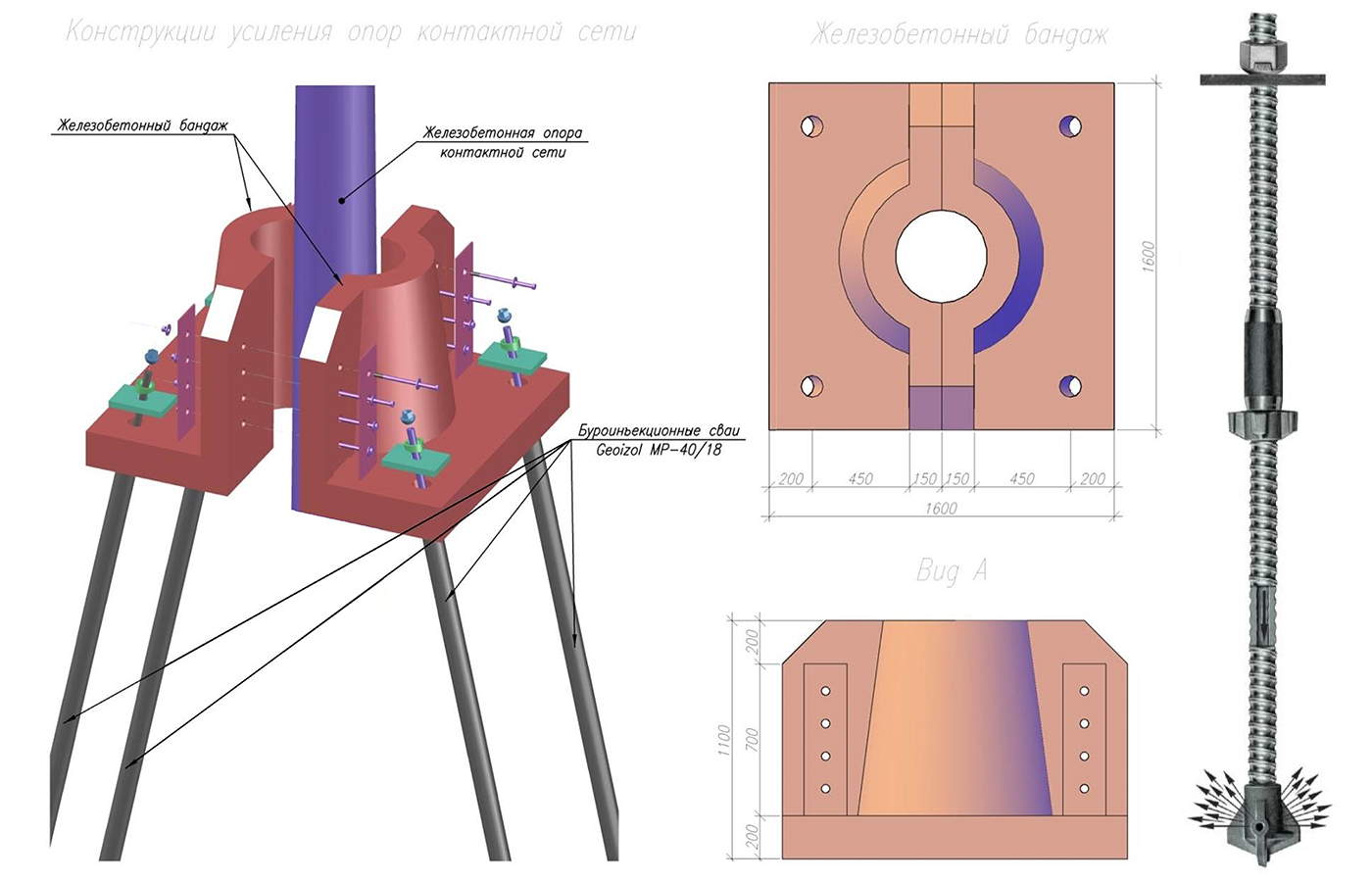

Принципиальная схема устройства свайного фундамента
Пространственный каркас вертикальной части конструкции состоит из типовых элементов, доступных на рынке, надежных и простых в монтаже.

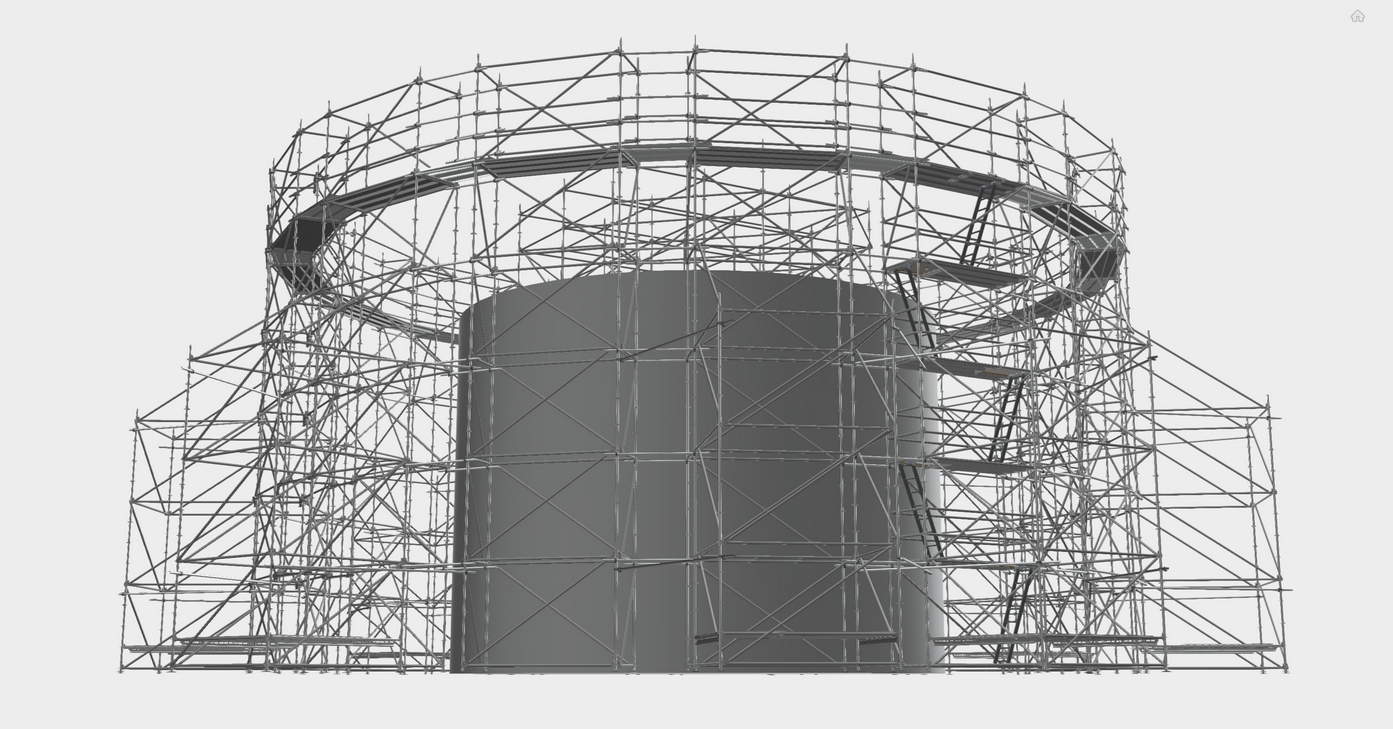

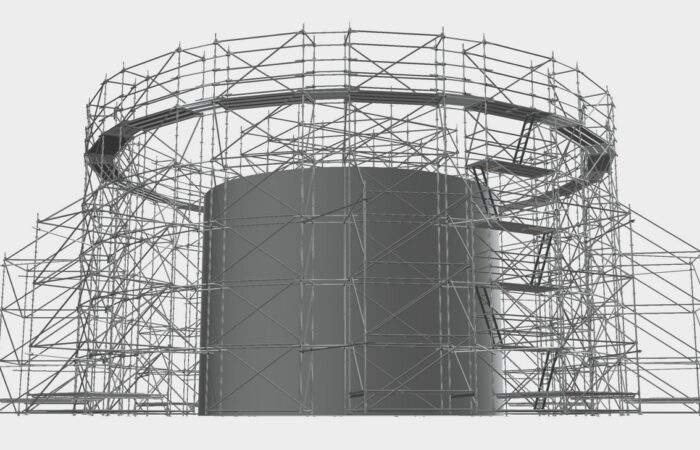

Принципиальное решение быстровозводимого каркаса
Преднапряженное пролетное покрытие – собственная разработка «КастомГео». Конструкция быстровозводимая, ремонтопригодная. Главная особенность – возможность перекрыть пролеты до 100 метров, при этом исключив провисания.
Для предотвращения проникновения БПЛА (и его обломков) за контур ЗОК применяются различные виды защитных сетей. Наибольшую защиту дают высокопрочные стальные сети с ромбовидными ячейками. Предел прочности этих материалов может достигать 155 кН/м .

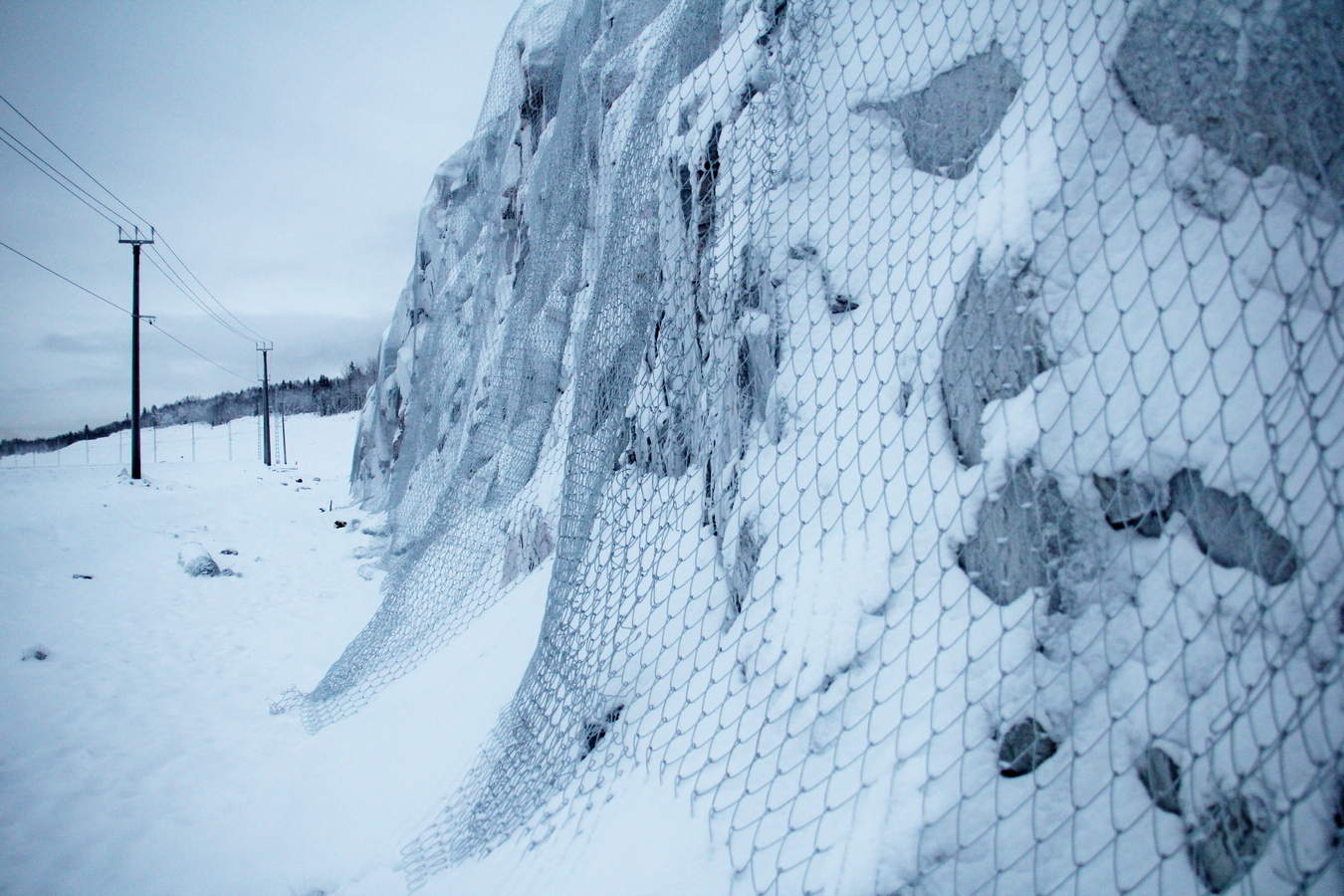

Пример использования стальной сети в качестве противокамнепадной завесы
Одним из главных преимуществ предлагаемого решения являются сжатые сроки выполнения защитной конструкции. Типовой проект разработан, необходимые расчеты выполнены. Заказчику необходимо лишь предоставить данные о габаритах защищаемого сооружения. Для подбора комплекта поставки и подготовки рабочей документации достаточно 3-х дней. Поставка материалов может занять около недели. Строительно-монтажные работы, в зависимости от габаритов конструкции и параметров фундамента, будут выполнены в срок от 14 до 30 дней.

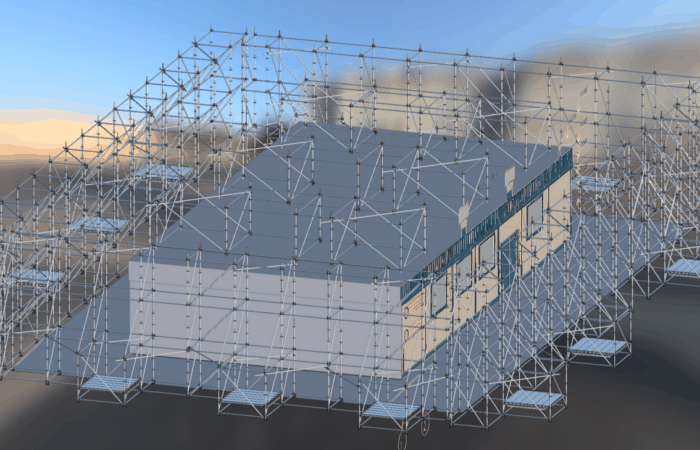

Вариант конструкции быстровозводимого каркаса
