Вопрос сохранения объектов культурного наследия является одним из самых актуальных для современной России. По официальным данным только треть федеральных и региональных памятников культурного наследия на территории нашей страны находятся в удовлетворительном состоянии, остальные требуют разной степени восстановления.
Наиболее остро ситуация складывается с сохранением архитектурных ансамблей, в состав которых входит не только комплекс зданий и сооружений, но и природный ландшафт, подверженный отрицательному воздействию геологических, антропогенных и экологических процессов. Зачастую именно это воздействие является основным разрушающим фактором для всего объекта охраны. Поэтому в совокупности с восстановлением самих зданий и сооружений при реконструкции и реставрации необходимо проводить инженерную защиту прилегающей территории.
Парадокс заключается в том, что те подрядные организации, которые специализируются на реставрации и реконструкции объектов архитектуры, обычно не имеют опыта в области инженерной защиты территории. И, напротив, те компании, которые способны решать такие задачи, никогда не занимались реставрацией и реконструкцией объектов культурного наследия.
Другой немаловажной стороной вопроса является выбор решения при реализации задач инженерной защиты территории. Следует помнить, что типовые решения, например, создание массивных железобетонных конструкций подпорных стен, дамб и т.д., зачастую неприменимы для использования на объектах культурного наследия, поскольку могут повредить исторический облик объекта.
Компания «КастомГео» является одной из немногих в России, кто обладает уникальными знаниями и опытом, как в области инженерной защиты территорий, так и в сфере реконструкции, реставрации объектов культурного наследия и их приспособления для современного использования.
Бережная реконструкция и реставрация
«КастомГео» имеет значительный опыт работы с объектами культурного наследия. Проекты, принятые заказчиком в работу, были успешно реализованы. Специалисты компании осуществляли работы на уникальных объектах истории и культуры, что позволило изучить строительные приемы древнерусского зодчества и дореволюционной России, а также методы послевоенной советской реставрационной школы.

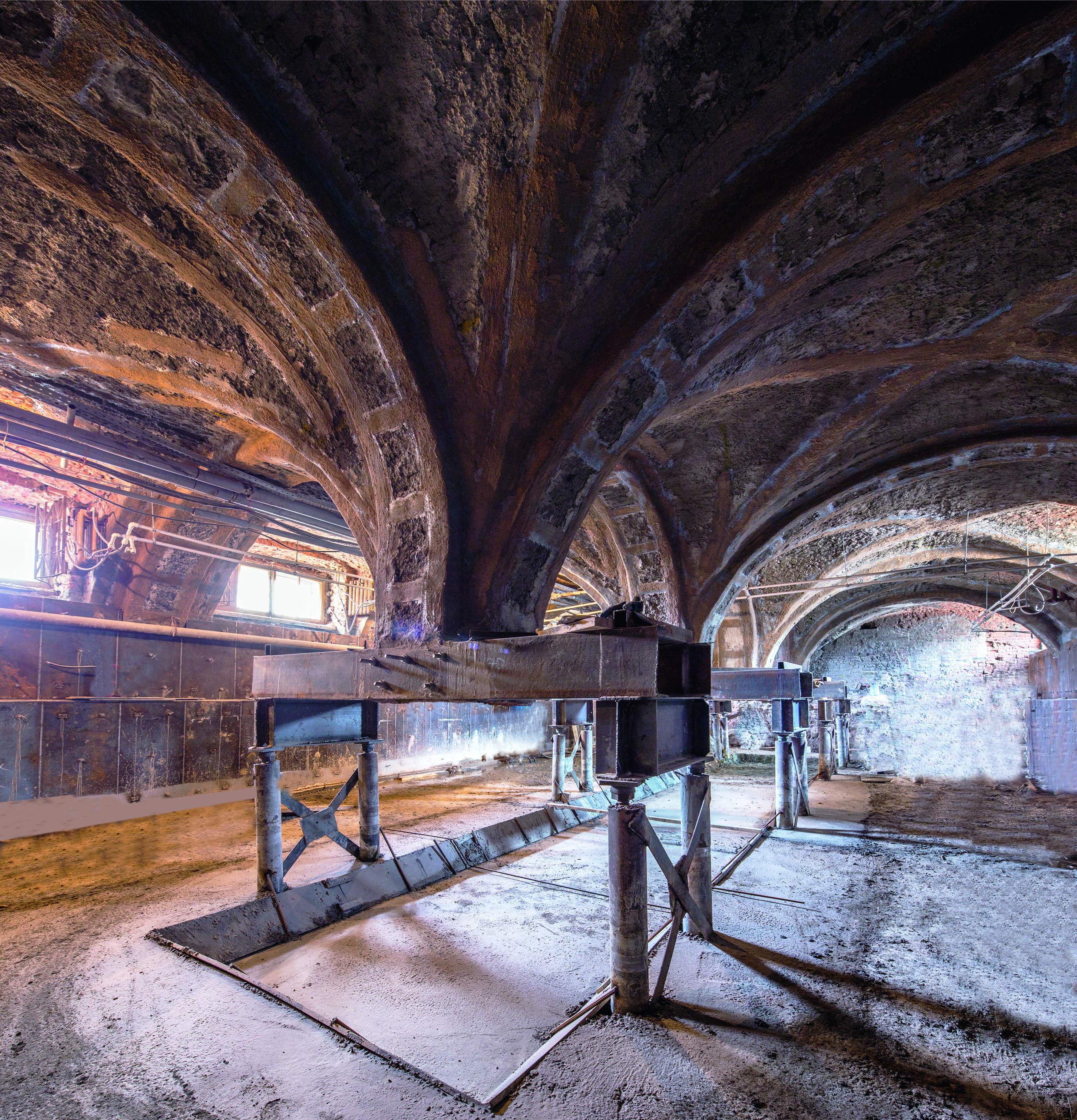

Рис. 1. Компания «КастомГео» выполнила проектирование реконструкции для приспособления подвальных помещений Александровского дворца в ГМЗ «Царское Село» к современному использованию
Среди наиболее ответственных и значимых для компании объектов, на которых выполнялся комплекс реставрационных и противоаварийных работ, следующие:
– ГМЗ «Царское Село» (Камеронова Галерея, терраса ротонды павильона «Холодная баня» (Агатовые комнаты), Висячий сад, гранитная терраса – «терраса Руска», Зеркальный пруд №1 в Екатерининском парке; Александровский дворец, Павильон «Белая Башня», Павильон лам в Александровском парке); Мемориальный Музей-Лицей («Императорский Царскосельский лицей») в г. Пушкине;
– ГМЗ «Петергоф» (Большой Меньшиковский дворец, Китайский дворец в г. Ломоносове);
– Государственный Эрмитаж (фонтан Зимнего дворца, Восточное крыло Арки Главного штаба, подземный переход между зданиями Большого и Малого Эрмитажа);
– Церковь Тихвинской иконы Божией Матери в селе Путилово Ленинградской области.
Богатый опыт работы с традиционными и современными реставрационными, строительными, отделочными, инъекционными и гидроизоляционными материалами, накопленный в процессе выполнения данных работ, дает компании «КастомГео» возможность предлагать оптимальные проектные и технологические решения в сфере сохранения исторических объектов. Организация бережно соблюдает правила охраны памятников: компания обладает штатом специалистов с опытом и навыками в сфере реставрации, прошедших аттестацию в области сохранения объектов культурного наследия и включенных в реестр Министерства культуры РФ.
Беспрецедентный опыт инженерной защиты территорий
Бережное выполнение ряда геотехничских работ на исторических памятниках достигается примением буроинъекционной технологии.

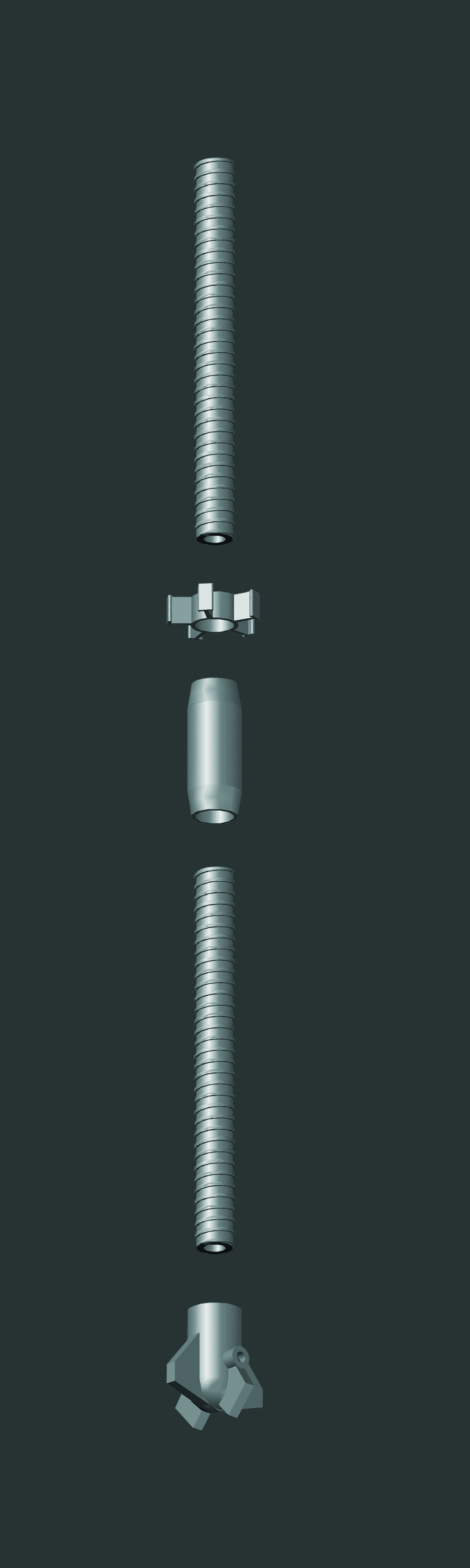

Рис. 2. Устройство буроинъекционной анкерной системы
Буроинъекционная анкерная система состоит из центрально расположенного несущего элемента в виде винтовой трубчатой стальной штанги, инъекционной булавы и соединительных элементов к ним.
Штанга одновременно является буровым и инъекционным инструментом. Сразу с началом бурения производится инъекция (через внутреннее отверстие буровой трубы под давлением 5–10 бар) промывочной цементной смесью (отношение В/Ц – 0,7-0,8). Цементная смесь, проникая в структуру грунта, стабилизирует стены скважины, устраняя необходимость применения обсадных труб. При этом штанга вместе с соединителями (муфтами) остаётся в скважине, выполняя функцию центрального армирования сваи. Для обеспечения защитного слоя и проектного положения штанги применяют центраторы.Через инъекционную булаву растягивающие и сжимающие нагрузки передаются с несущего элемента на грунтовое основание. Инъекционная булава отвечает за радиальные напряжения в грунте и ограничивает продольный изгиб, а также защищает стальной элемент от коррозии. Буроинъекционные сваи выполняются небольшими установками, хорошо выдерживают колебания и вибрации, что позволяет вести работы в труднодоступных местах. Буровые стальные штанги производятся диаметром от 30 до 115 мм, могут быть произвольно нарезанными и соединяться по длине с помощью муфт. Это даёт возможность формировать оптимальную по длине и диаметру буроинъекционную сваю.
В 2011-2014 годах компанией «КастомГео» выполнялось проектирование инженерной защиты олимпийской инфраструктуры горного кластера в Сочи: устройство и анкерное крепление подпорных стен оползнеопасных склонов подъездной автодороги (рис.), лыжно-биатлонного стадиона «Лаура» (рис.), бобслейной трассы, горнолыжного курорта «Альпика Сервис» и др.
Всего были выполнены работы почти на 20 объектах олимпийского Сочи. Ничего сравнимого по объемам строительства и технической сложности в новейшей России еще не было. Работы проводились на отметках от +500 до + 2000 м. Условия высокогорья существенно усложняли логистику поставок строительных материалов и оборудования на объект.

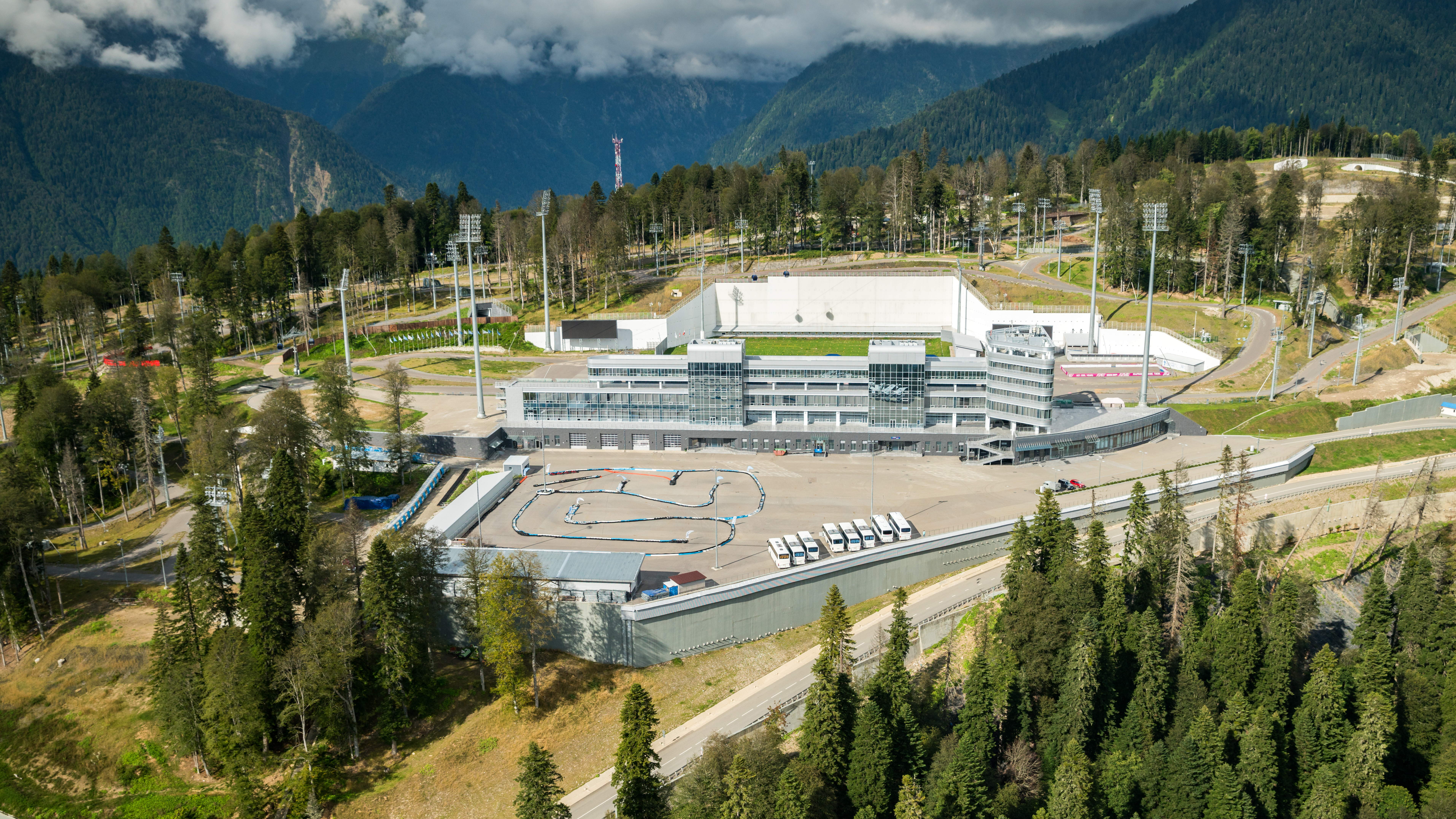

Рис. 3. Совмещенный лыжно-биатлонный комплекс «Лаура» расположен на отметках +850-1430 м. На объекте выполнено устройство подпорных стен (ПС-4 и СТ-7) с анкерным креплением
Выполнение работ в очень сложном рельефе местности предполагало использование методов промышленного альпинизма и специального бурового оборудования, позволяющего применять буроинъекционную анкерную систему в стесненных условиях, а также создавать нагельные поля на отвесных склонах, с углом в 45-70 градусов. Это различные типы мобильных переносных установок, навесного оборудования, самоходных буровых установок.

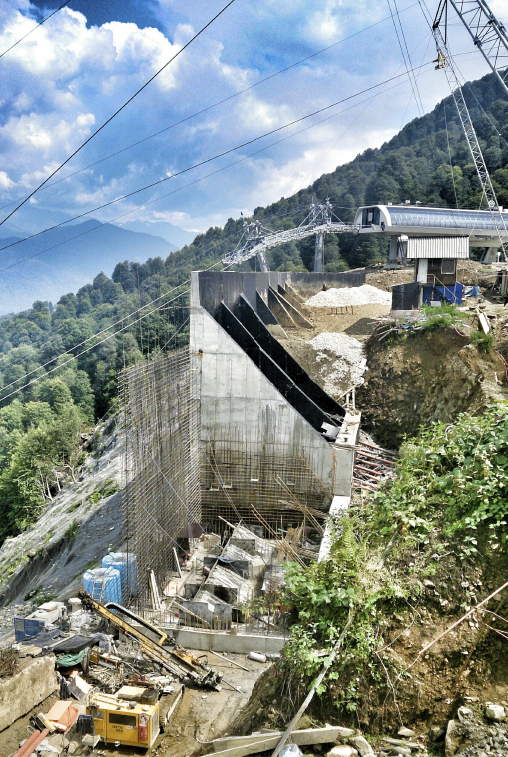

Рис. 4. Монолитная подпорная стенка станции канатных дорог горнолыжного курорта «Альпика Сервис» на отметке +780 м на свайном основании с креплением буроинъекционными анкерами типоразмером 72 и 105 мм, высота до 22 м
В Красной Поляне выполнено не менее 4 тыс. свай, работ по устройству нагельных полей из грунтовых анкеров общим объемом не менее 400 тыс. пог. м, а работ по устройству монолитных железобетонных стен с последующим креп¬лением их тяжелыми грунтовыми анкерами – объемом не менее 100 тыс. пог. м.

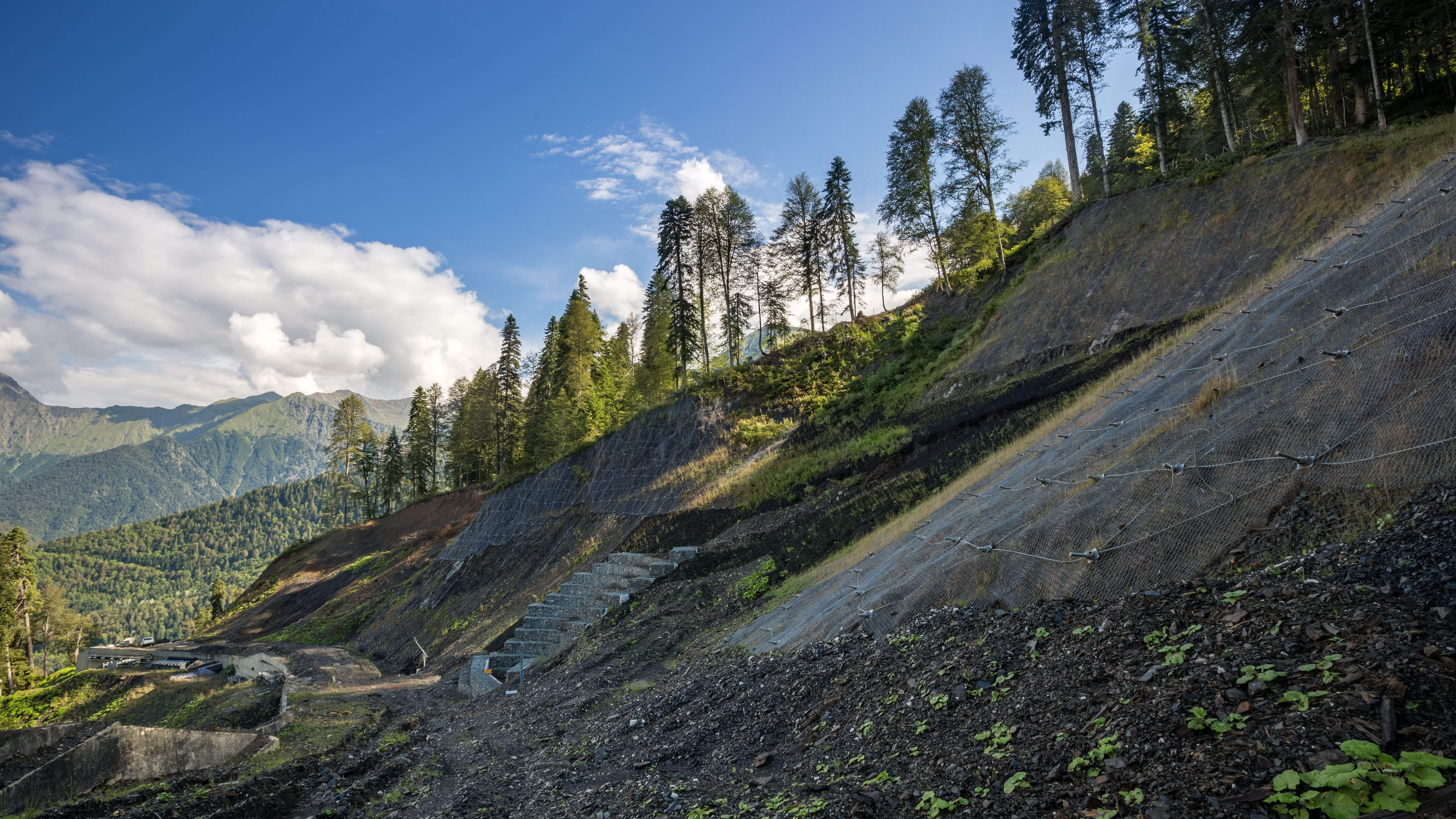

Рис. 5. Пример выполнения работ по устройству нагельного крепления при сооружении олимпийских объектов в Красной Поляне
Инженерная защита архитектурных ансамблей
Для инженерной защиты архитектурных ансамблей компания «КастомГео» готова предложить уже апробированные решения, которые эффективно применялись на олимпийских объектах в Красной Поляне, где также было актуально сохранить природный рельеф, оказывая минимальные технологические воздействия, поскольку все эти объекты находятся на территории национальных природных парков.
В качестве примеров федеральных памятников архитектуры, которым в процессе реконструкции потребуется выполнение работ по инженерной защите, можно выделить следующие.
1. Дворец-замок «Ласточкино гнездо». Этот памятник архитектуры и истории расположен на отвесной 40-метровой Аврориной скале мыса Ай-Тодор. Высокая сейсмическая активность в данной локации предъявляет высокие требования к выполнению работ по усилению скального основания и требует применения новейших технологий и инженерных наработок, которыми как раз и обладают специалисты «КастомГео».
2. Комплекс Снетогорского монастыря в Пскове, построенный в XII-XIII вв. и расположенный на Снятной горе на берегу реки Великой. Под Южной башней монастыря происходит активная эрозия слабых горных пород, наблюдаются многочисленные оползни и обвалы, а фундамент самой башни находится в аварийном состоянии. Для сохранения ансамбля Снетогорского монастыря требуется защитить склон от выветривания слабых пород, усилить основание башни, а также выполнить берегозащитные мероприятия.

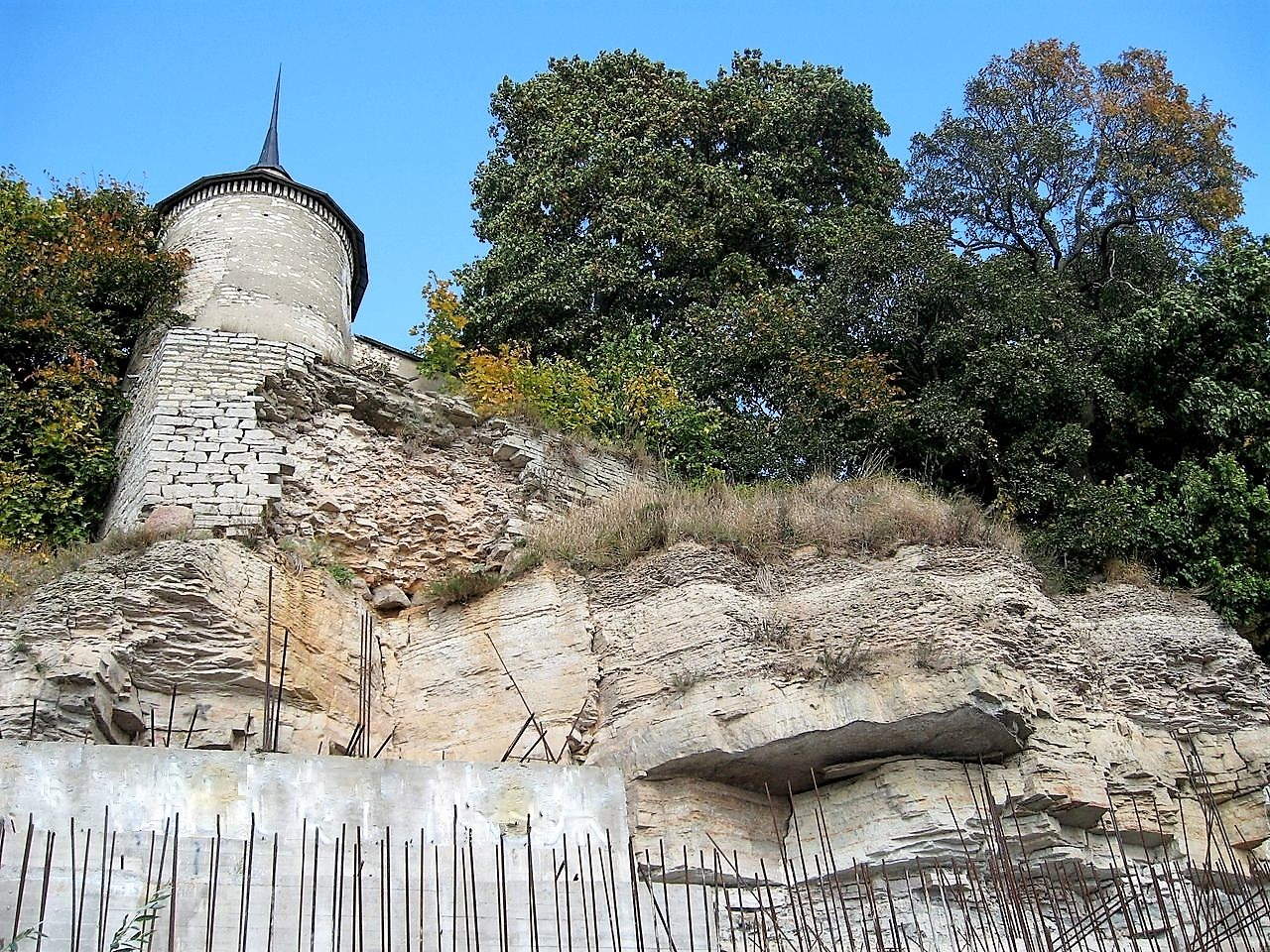

Рис. 6. Комплекс Снетогорского монастыря нуждается в проведении комплексных работ по усилению прилегающего склона и фундамента Южной башни, берегозащитных мероприятиях
3. Крепость «Старая Ладога» в Ленинградской области. На объекте требуется проведение берегоукрепительных работ, усиление основания и стен. В противном случае, территория крепости будет постепенно разрушаться и оползать в сторону реки Волхов.
Сегодня «КастомГео» – это многопрофильный холдинг, который объединяет проектные и строительные организации, имеет собственное производство, парк специализированного и строительного оборудования, квалифицированный штат опытных инженерно-технических работников. Все это позволяет компании решать комплексные задачи по реконструкции, реставрации и приспособлению объектов культурного наследия, делая акцент в том числе и на их инженерной защите.
Для каждого объекта охраны ведущие специалисты компании «КастомГео» в области геотехники, строительного проектирования и конструирования способны разработать универсальные решения, которые помогут ликвидировать опасные геологические разрушения и сохранить облик памятника архитектуры, соблюдая требования градостроительного и природоохранного законодательства.
И. С. Богданов, главный конструктор «КастомГео» (Санкт-Петербург)
